Prominent, s.r.o.

WYLER SA. (Švýcarsko)

ELEKTRONICKÉ LIBELY řady BlueLEVEL a BlueBASIC

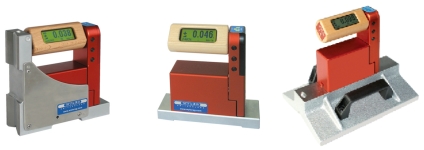

016 BlueLEVEL

Základní vlastnosti:

• Kompaktní a příjemný design, který je funkčně optimalizován pro přesné měření.
• Bezdrátový přenos dat, založený na mezinárodně uznávaných Bluetooth standardech.
• Velký a dobře čitelný LCD display, který může být čten z obou stran – otočná rukojeť.
• Každý z přístrojů má vlastní specifickou adresu, dovolující použití několika nezávislých systémů ve stejné místnosti bez vzájemného rušení.
• Pokud má každý přístroj zabudovaný IR přijímač, může být měření spuštěno na jakémkoliv přístroji.

K dispozici jsou tři různé citlivosti:

• BlueLEVEL 1µm/m: Rozsah ± 20mm/m
• BlueLEVEL 5µm/m: Rozsah ± 100mm/m
• BlueLEVEL 10µm/m: Rozsah ± 200mm/m

Přesnost 1% z naměřené hodnoty.

Rychlost ustavení ‹ 3 sec. Linearita přístrojů je podle norem DIN 2276
Všechny přístroje jsou vybaveny výstupem RS 232/RS 485
Napájení standardní 2x 1,5 V baterie typu C
V souladu s CE nařízeními a všechny způsobilé k použití podle EMC pravidel

Bez dálkového přenosu dat	1µm	016-110-xxx-001	016-150-xxx-001	016-200-xxx-001	016-250-xxx-001
Bez dálkového přenosu dat	5µm	016-110-xxx-005	016-150-xxx-005	016-200-xxx-005	016-250-xxx-005
Bez dálkového přenosu dat	10µm	016-110-xxx-010	016-150-xxx-010	016-200-xxx-010	016-250-xxx-010
S dálkovým přenosen dat	1µm	016F110-xxx-001	016F150-xxx-001	016F200-xxx-001	016F250-xxx-001
S dálkovým přenosen dat	5µm	016F110-xxx-005	016F150-xxx-005	016F200-xxx-005	016F250-xxx-005
S dálkovým přenosen dat	10µm	016F110-xxx-010	016F150-xxx-010	016F200-xxx-010	016F250-xxx-010

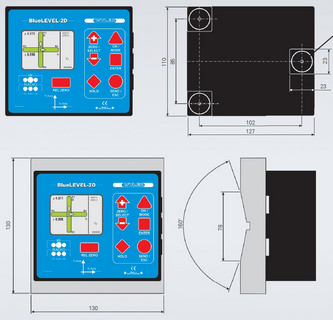

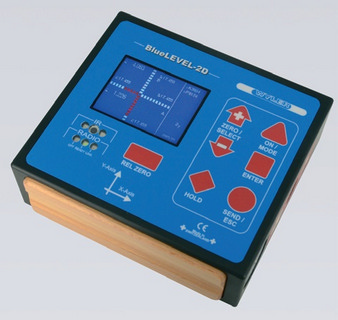

BlueLEVEL 2D

Základní vlastnosti:

• BlueLEVEL 2D je kompaktní měřící přístroj pro měření sklonu ve dvou osách.

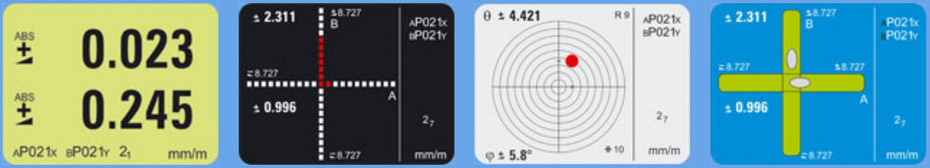

• Přes malé vnější rozměry obsahuje dva senzory a spolu s plně grafickým barevným 2D displejem je vhodný pro vyrovnávání strojů a strojních součástí. Může být použit jak autonomní jednotka, ale také v kombinaci s měřícími software WYLER.
• Měřící rozsah +/- 20mm/m, rozlišení 0,001mm/m.
• Rozměry prizmatické základny 130x130mm.

zpět nahoru

---

ELEKTRONICKÉ LIBELY řady NT

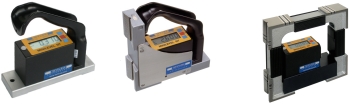

NT11 Minilevel

Přesná libela s vestavěným velkým displejem.
Dva měřící rozsahy.
Výstupní signál analogový i digitální.
Výstup dat pro Levelmeter 2000 a Leveladapter 2000.
Bateriové napájení 2x 1,5V AA.
Přesnost 1% z naměřené hodnoty.
Rychlost ustavení ‹ 3 sec.
CE konformita.

Varianta a příslušenství:
Základny ploché, prizmatické, rámové, pro velké průměry.
Vložené magnety.
Měřicí základna v různých délkách (110,150,250,500 mm).



---

ELEKTRONICKÉ PŘÍSTROJE

15 Clinotronic PLUS

Digitální elektronický přístroj pro měření sklonu.
Čtyři přesné plochy umožňují měření ve všech kvadrantech.
Hodnoty se zobrazují na displeji ve standardních jednotkách (stupně,mm/m).
Rozlišení > 0,02mm/m max.
Bateriové napájení 1x AA 1,5V.
Výstup RS 485.
Rozměry: 100x75x30mm.
Váha: 400g.

Měřící rozsah	Přesnost	obj.číslo
± 45°	‹ 2 Min.+ 1 Digit	015-PLUS-XG45
± 30°	‹ 1,5Min.+ 1 Digit	015-PLUS-XG30
± 10°	‹ 1 Min.+ 1 Digit	015-PLUS-XG10

Zvláštní příslušenství:
Kabel RS 485 2,5m.
Adapter RS485/RS232.
Varianty: Speciální základna se závity M3, nebo magnetická vložka.

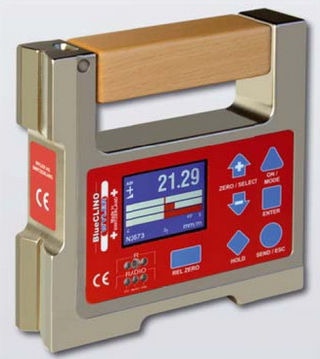

BlueCLINO

Digitální elektronický přístroj pro měření sklonu. Ocelová nebo hliníková základna 150x150x40mm Velký měřící rozsah ± 60°. Zobrazované jednotky 00°00; mm/m Rychlost ustavení <5 sec. Rozlišení 0,025mm/m Max chyba měření (v rozsahu ± 45°) je <30Arcsec Varianta magnetické základny

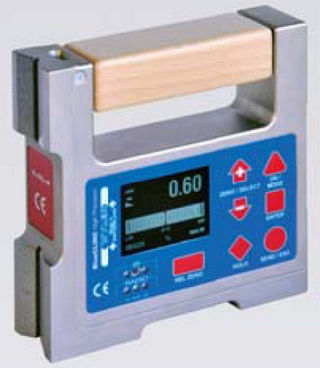

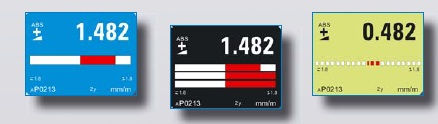

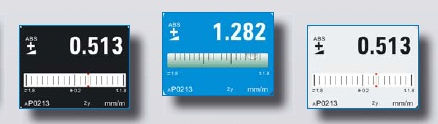

BlueCLINO HIGHT PRECISION

Digitální elektronický přístroj pro měření sklonu. Ocelová základna 150x150x40mm Měřící rozsah ± 1°. Zobrazované jednotky 00°00; mm/m Rychlost ustavení <5 sec. Rozlišení 0,005mm/m Chyba měření 0,005mm/m Varianta magnetické základny

zpět nahoru

---

ELEKTRONICKÉ PŘÍSTROJE nivelSWISS (NIVELTRONIC)

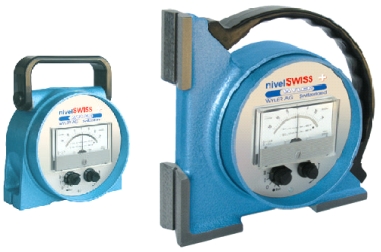

nivelSWISS 50H + 50W

Elektronický přístroj pro měření sklonu.
V horizontálním nebo úhlovém provedení základen
o délkách 200,250 nebo 500mm.
Dva měřící rozsahy ±0,750mm/m a ±0,150mm/m
Rychlost ustavení < 3 sec.
Citlivost 0,05mm/m; 0,010mm/m
Max. chyba měření 1% měřeného úhlu.
Napájení 4x baterie 1,5V AAA.
Rozměry 150x150x45 mm ( 4,350kg ).
CE konformita.

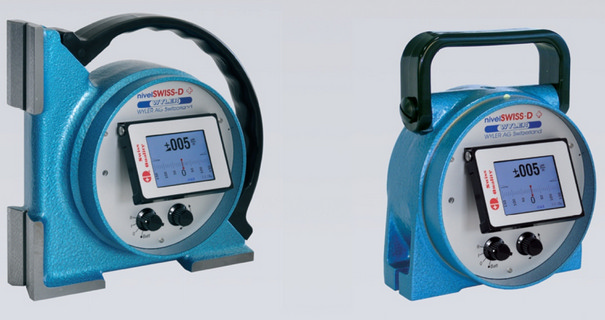

NivelSWISS-D

NivelSWISS- D je další vývojový krok klasického přístroje NivelSWISS:

• Stabilní ocelové tělo
• Ergonomická rukojeť umožňuje přesné měření dokonce na svislých plochách
• Osvědčený měřicí systém
• Digitální displej dovolující využití plné přesnosti měřicího systému
• Naklápěcí displej je čitelný i v obtížných světelných podmínkách
• Jednoduchá integrace do WYLER měřicích systémů, nivelSWISS-D může být připojený k PC/notebook s USB- kabelem. Digitální přenos dat do software Levelsoft PRO nebo MT–SOFT
• NivelSWISS-D je ideální symbióza osvědčeného měřicího systému nivelSWISS a jednoduché obsluhy digitálních měřicích systémů WYLER
• Měřící rozsah: +/- 0,750mm/m, rozlišení 0,001mm/m
• Rozměry základny: H=150x45mm, W=200x200x45mm

zpět nahoru

---

EXTERNÍ ZOBRAZOVACÍ JEDNOTKY

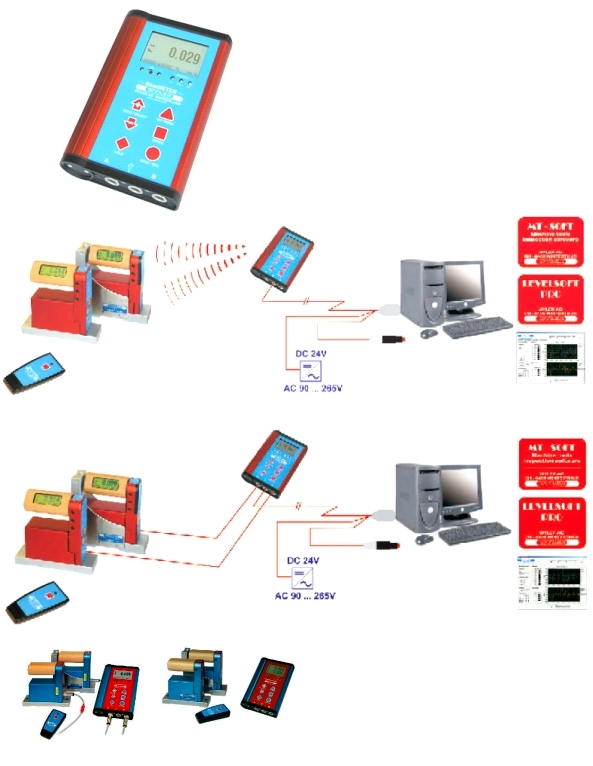

BlueMETER

Měřící přístroj BlueMETER je inteligentní digitální zobrazovací jednotka vyvinutá firmou
WYLER AG pro měřící přístroje BlueLEVEL.

Kompaktní a příjemný vzhled s hliníkovým tělesem a výkonnou technologií.
Bezdrátový přenos dat založený na mezinárodně ověřeném standardu Bluetooth.
Velký a dobře čitelný LCD displej se zobrazením hodnot dvou libel.
Napájení standardní 1,5 V baterií typu „C“ 3 ks.
V souladu s předpisy CE a všemi předpisy EMC
Na přístroji BlueMETER je možno nastavit různé parametry a měnit je, jako např.:
- jednotky měření
- adresy přístrojů/snímačů, definici portů
- nastavení filtrů
- délku relativní základny atd.

Je možné odeslat naměřená data přes RS 232 port do tiskárny, PC nebo laptopu případně do programu
LEVELSOFT PRO a MT-SOFT firmy Wyler.

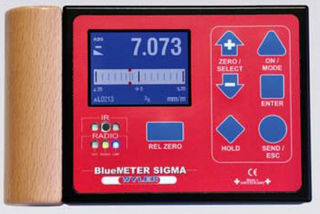

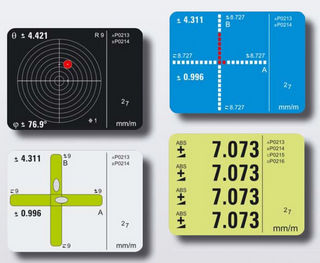

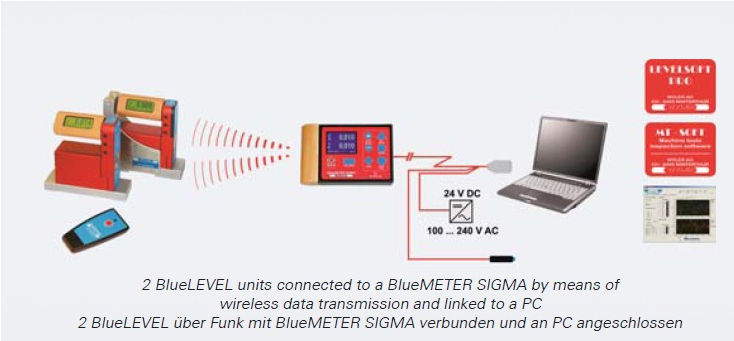

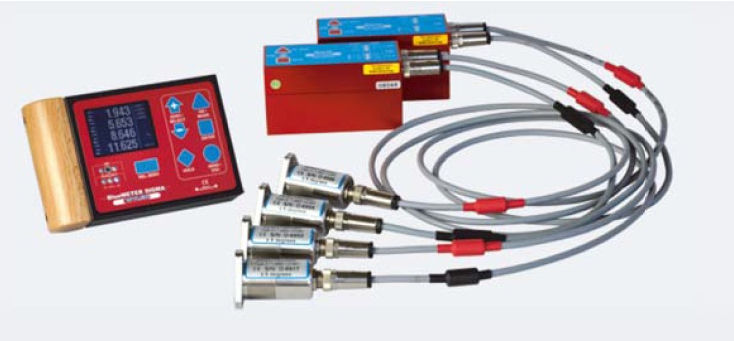

BlueMETER SIGMA

Nový design v hliníkovém provedení a nejnovější technologie Volotelný radiový přenos založený na Bluetooth® technologii Zobrazení naměřených hodnot v různých jednotkách, jako např. µm/m; mm/m s 3 desetinami palce/10 palce Milliradian stupně/Arcmin/Arcsec mm/volitelná dálka základny atd. Absolutní měření Relativní měření Vyhodnocení a ustavení nulového bodu přístrojů/senzory Indikátor stavu baterie Napájený standardními 1.5 V bateriemi typu „ C" CE kompatibilní



BlueMETER LIGHT

BlueMETER LIGHT byl vyvinutý jako alternativa k dobře osvědčenému
BlueMETER pro:
- digitální senzory ZEROTRONIC
- digitální inklinometry BlueLEVEL a BlueLEVEL BASIC
Zobrazené naměřené hodnoty budou odeslané každých 0,3 sekundy automaticky
do sériového rozhraní.

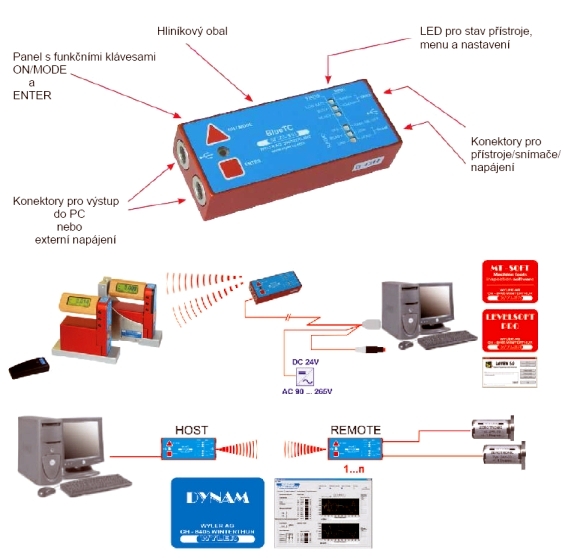

BlueTC

BlueTC s rádiem, nebo bez rádia byl vyvinutý jako alternativní
rozhraní pro měřicí přístroje BlueLEVEL a BlueLEVEL BASIC.
Je možné poslat naměřená data přes RS 232/485 do tiskárny,
PC, nebo WYLER softwarů LEVELSOFT PRO a MT–SOFT,
nebo například LabVIEW®

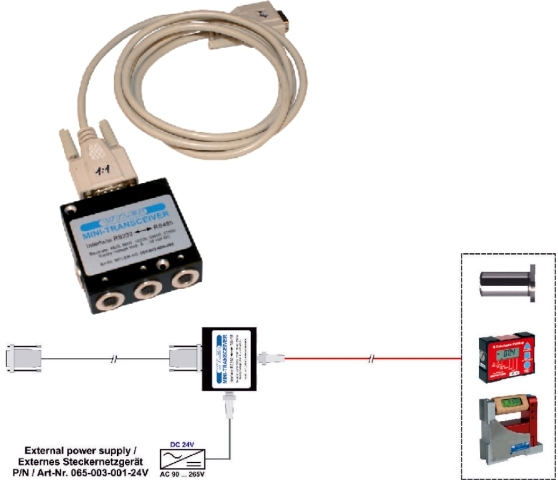

MINI T/C

Mini T/C bylo vyvinuté jako alternativní rozhraní
namísto LEVELMETER 2000, pro měřicí
přístroje MINILEVEL NT,LEVELTRONIC NT,
Clinotronic PLUS, Zerotronic senzory,
BlueLEVEL, BlueLEVEL BASIC

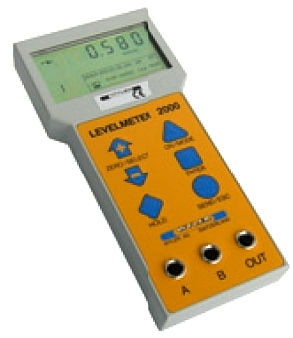

Levelmeter 2000

Přístroj poskytuje množství sestav a může být používaný jako ruční terminál pro libely NT11, NT41,
snímače Zerotronic a ostatní digitální přístroje od firmy WYLER. Velký digitální displej může zobrazovat
naměřené hodnoty ve všech běžně používaných jednotkách měření úhlu.
Přístroj má dva individuální vstupy-měřící kanály a tyto můžou být nastaveny pro následující vyhodnocení:
-čtení z A nebo B kanálu
-rozdílové měření A-B
-střídání vstupů A,B po 5 vteřinách
Funkce přístroje:
-automatické měření s absolutní nulou
-Pre-set funkce,nastavení relativní nuly
-nastavení limitních hodnot se signalizací respektive výstupem
-kalibrační zařízení pro snímače Zerotronic a ostatní digitální přístroje WYLER
Napájení: 4x AA baterie 1,5V nebo externí napájení +12V až + 48V/DC.
Výstup RS 232

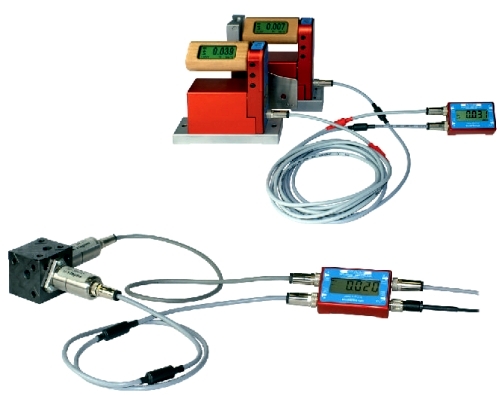

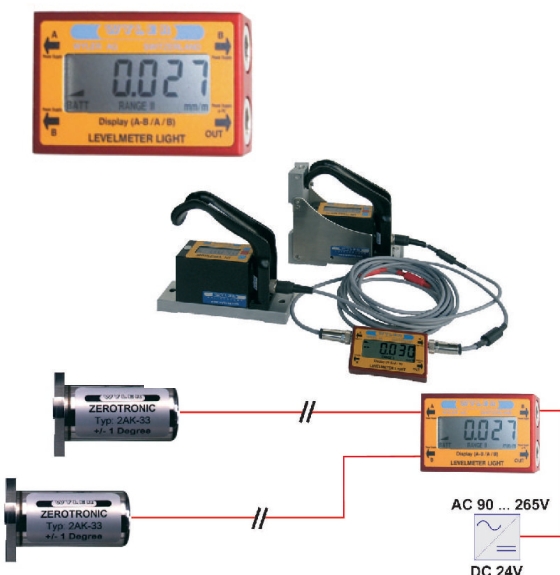

Levelmeter Light

LEVELMETER LIGHT byl vyvinutý jako alternativa k osvědčenému LEVELMETER 2000 pro:
- digitální senzory ZEROTRONIC
- digitální inklinometry MINILEVEL NT
a LEVELTRONIC NT
Zobrazené odměrné hodnoty budou odeslané každých 0,3 sekundy automaticky na sériové rozhraní.

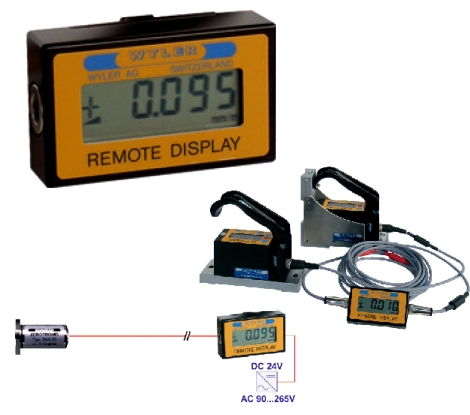

Remote Display

Repote Display může být použitý v kombinaci s MINILEVEL NT, nebo LEVELTRONIC NT také jako externí displej, nebo jako další pohyblivý displej.
Umožní zobrazení naměřených hodnot jednoho přístroje, nebo rozdílu hodnot mezi dvěma přístroji.

zpět nahoru

---



ELEKTRONICKÉ SNÍMAČE NÁKLONU

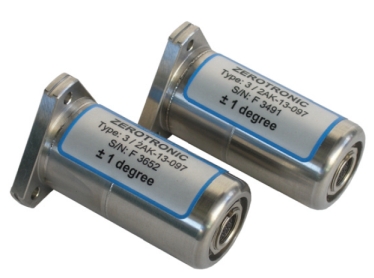

Model Zerotronic "SEAL-TEC"

Se třemi křivkami teplotní kompenzace (+15 … +30° C)

Označení	Měřící rozsah	Obj.číslo
ZERO-Senzor Typ 3	±0,5°	065-040TYPE3-002
ZERO-Senzor Typ 3	±1°	065-040TYPE3-01
ZERO-Senzor Typ 3	±10°	065-040TYPE3-10

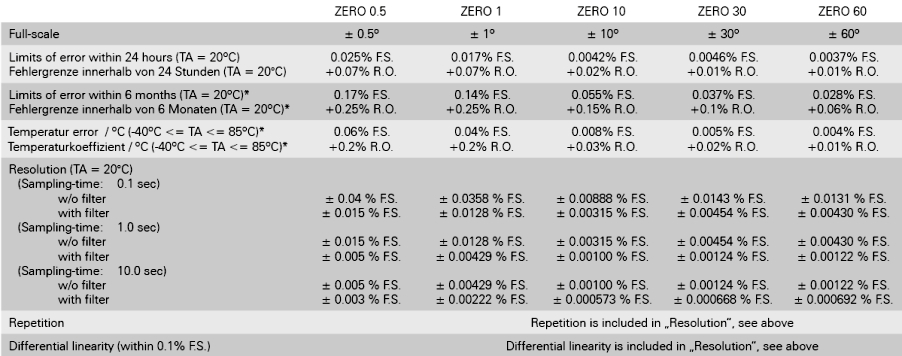

Technická specifikace





2-osý přesný sklonoměrný senzor s automatickým reverzním měřením – nulováním

Vhodný pro aplikace které monitorují malé změny sklonu v dlouhém časovém úseku.

Označení	Měřící rozsah	Obj.číslo

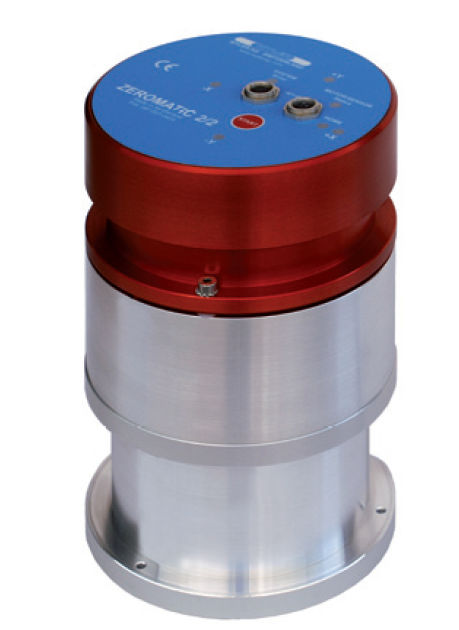

ZEROMATIC 2/1	±1°	065-007-0400-1
ZEROMATIC 2/2	±1°	065-007-0401-1

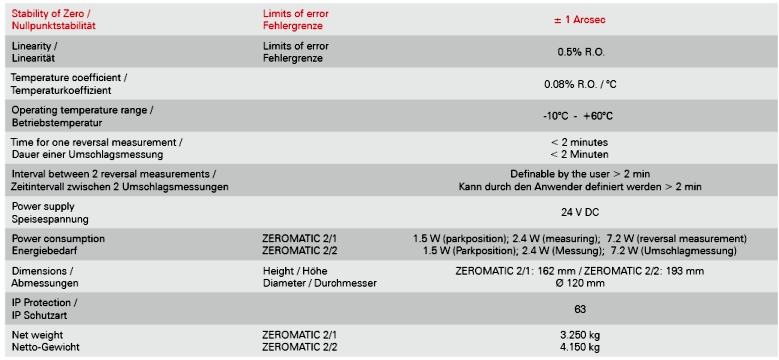

Technická specifikace :

zpět nahoru

---



Software pro vyhodnocení dat z elektronických libel

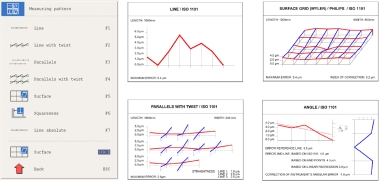

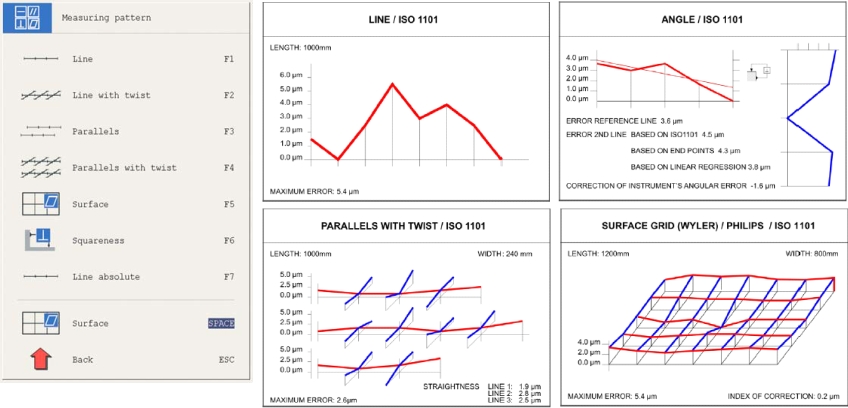

Levelsoft PRO

Software pro měření a vyhodnocení přímek, ploch a kolmostí.

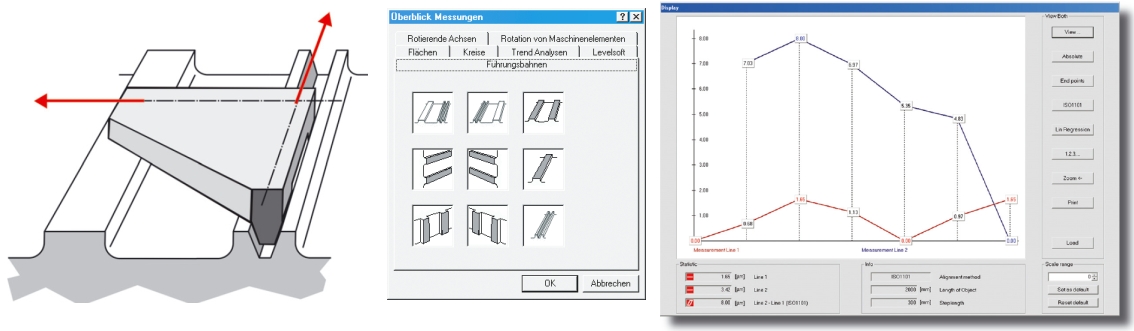

MT SOFT

Software pro vyhodnocení geometrie obráběcích strojů

Obsahuje moduly:

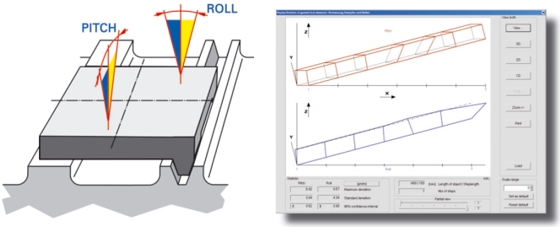

Vodící plochy
Všechny typy horizontálních a vertikálních ploch.



Rotační osy

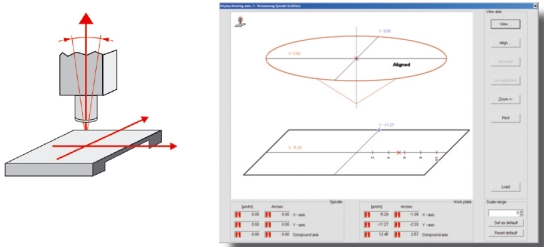

Pravoúhlost mezi horizontální plochou pracovního stolu a vertikálním vřetenem.



Rotace částí stroje

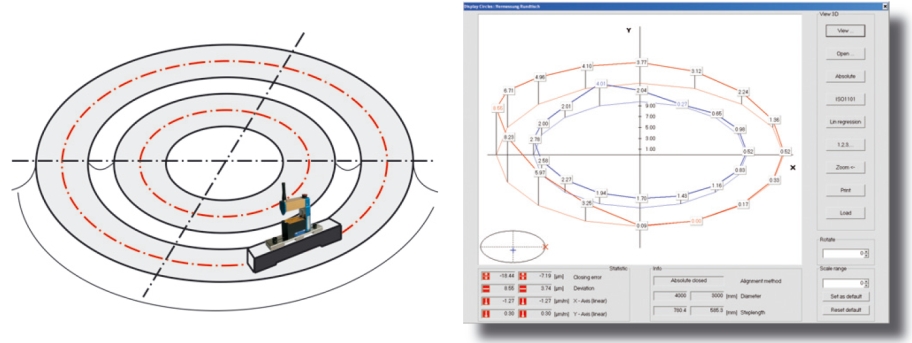

Kružnice

Plocha a úhlové odchylky kruhových horizontálních drah.

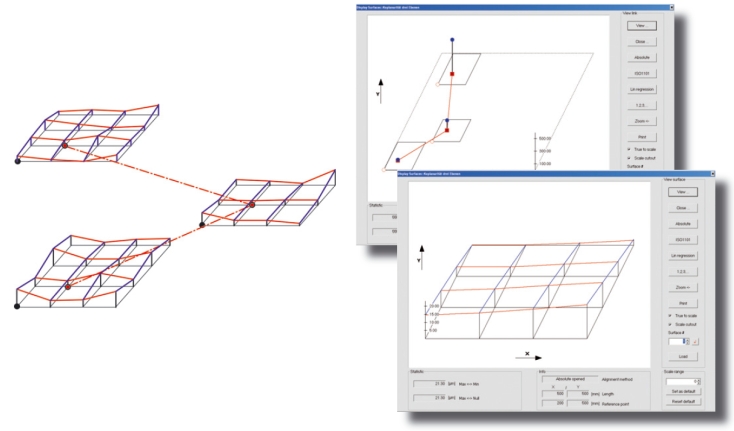

Částečné plochy

Plocha a relativní pozice z několika nezávislých ploch.

zpět nahoru

---

Granitové výrobky

Výroba pravítek, kontrolních desek, úhelníků atd.

zpět nahoru

---

ETALONÁŽNÍ ZAŘÍZENÍ PRO OBOR MĚŘENÍ MALÝ ÚHEL, ROVINNOST, NÁKLON

Precizní etalonážní zařízení a systémy z oceli, litiny nebo nejkvalitnějšího přírodního mramoru.

zpět nahoru

---

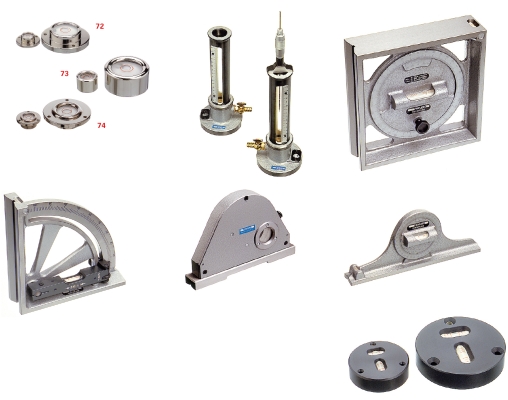

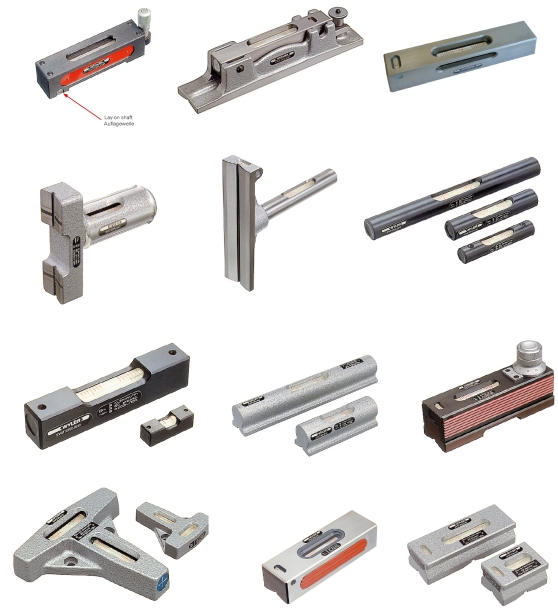

VODNÍ VÁHY (VODOVÁHY), LIBELY A MECHANICKÉ ÚHLOMĚRY (SKLONOMĚRY)

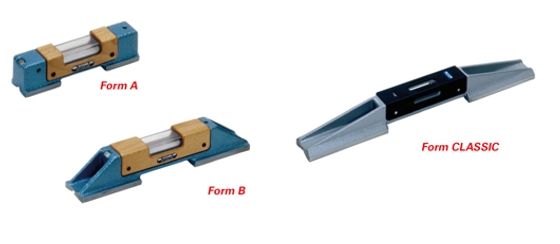

55 Horizontální vodováha

Pro měření horizontálních ploch a válců od ø17mm do ø160mm
S plochou, nebo prizmatickou základnou.
Možnost vložení magnetů do základny.

Citlivost	Rozměry základny obj.číslo	Rozměry základny obj.číslo	Rozměry základny obj.číslo	Rozměry základny obj.číslo	Rozměry základny obj.číslo	Rozměry základny obj.číslo
	100 x 32mm	150 x35mm	200 x 40mm	250 x 45mm	300 x 50mm	500 x 60mm
0,02mm	155S100-113-020	155S150-113-020	155S200-113-020	155S250-113-020	155S300-113-020	155S500-113-020
0,04mm	155S100-113-040	155S150-113-040	155S200-113-040	155S250-113-040	155S300-113-040	155S500-113-040
0,05mm	155S100-113-050	155S150-113-050	155S200-113-050	155S250-113-050	155S300-113-050	155S500-113-050
0,10mm	155S100-113-100	155S150-113-100	155S200-113-100	155S250-113-100	155S300-113-100	155S500-113-100
0,30mm	155S100-113-300	155S150-113-300	155S200-113-300	155S250-113-300	155S300-113-300	155S500-113-300

48 Úhlová vodováha s magnetem

Pro měření horizontálních a vertikálních ploch a válců od ø19mm do ø108mm.
S plochou, nebo prizmatickou základnou.
S magnetem na vertikální základně.
Možnost magnetu i na horizontální ploše.

Citlivost	Rozměry základny obj.číslo	Citlivost	Rozměry základny obj.číslo
	150 x 150 x 40mm		150 x 150 x 40mm
0,02mm	148S150-247-020	0,10mm	148S150-247-100
0,04mm	148S150-247-040	0,30mm	148S150-247-300
0,05mm	148S150-247-050

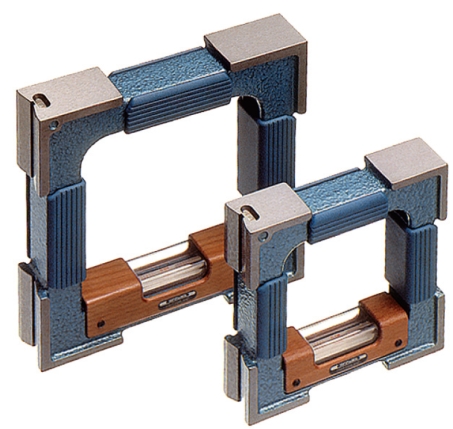

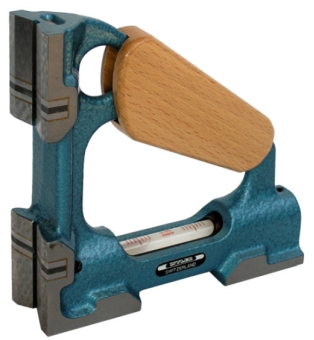

58 Rámová vodováha

Pro měření ploch a válců od ø17mm do ø135mm
Dvě plochy prizmatické.
Možnost dalších prizmatických ploch.
Možnost magnetické základny.

Citlivost	Rozměry základny obj.číslo	Rozměry základny obj.číslo	Rozměry základny obj.číslo	Rozměry základny obj.číslo	Rozměry základny obj.číslo
	100 x 100 x 32mm	150 x150 x 40mm	200 x 200 x 40mm	250 x 250 x 45mm	300 x 300 x 50mm
0,02mm	158S100-343-020	158S150-343-020	158S200-343-020	158S250-343-020	158-300-343-020
0,04mm	158S100-343-040	158S150-343-040	158S200-343-040	158S250-343-040	158-300-343-040
0,05mm	158S100-343-050	158S150-343-050	158S200-343-050	158S250-343-050	158-300-343-050
0,10mm	158S100-343-100	158S150-343-100	158S200-343-100	158S250-343-100	158-300-343-100
0,30mm	158S100-343-300	158S150-343-300	158S200-343-300	158S250-343-300	158-300-343-300

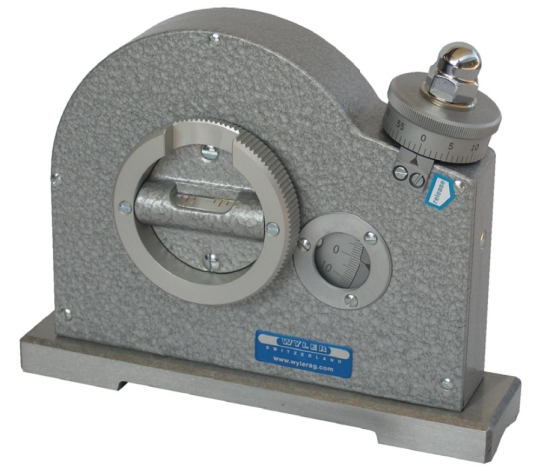

Clinometer 80

Citlivost: 0,3mm/m
Základna: 150mm
Měřící rozsah ±180°
Pro měření ploch a válců od ø17mm do ø80mm
S prizmatickou základnou.
Možnost magnetické základny.

Informace k ostatním libelám – vodováhám naleznete v kompletním katalogu, nebo na dotaz.
